Grillplatz.Gebautfür die Ewigkeit.

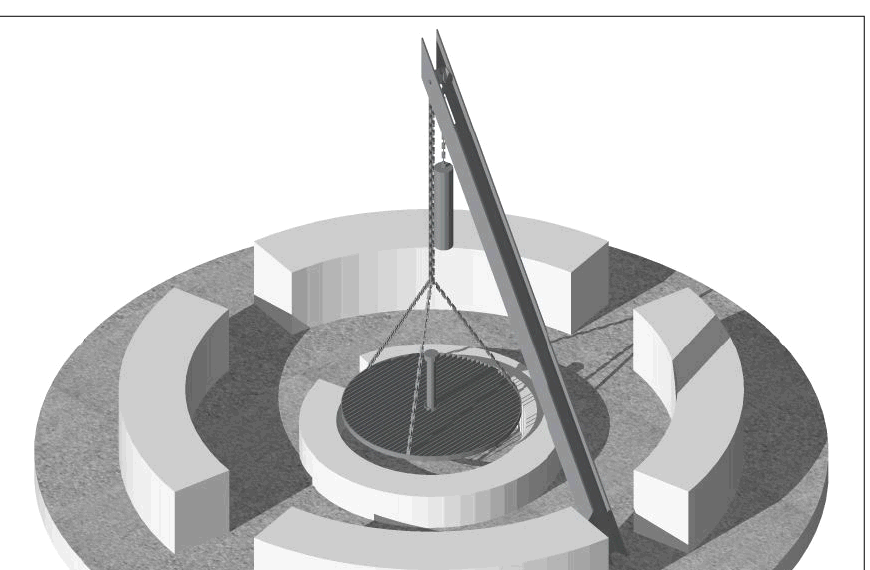

Modulare Betonanlage aus drei Fertigteilen — fundamentfrei, vandalismussicher, in wenigen Stunden montiert. Diese Anleitung führt Sie Schritt für Schritt vom Kiesbett bis zur Inbetriebnahme.

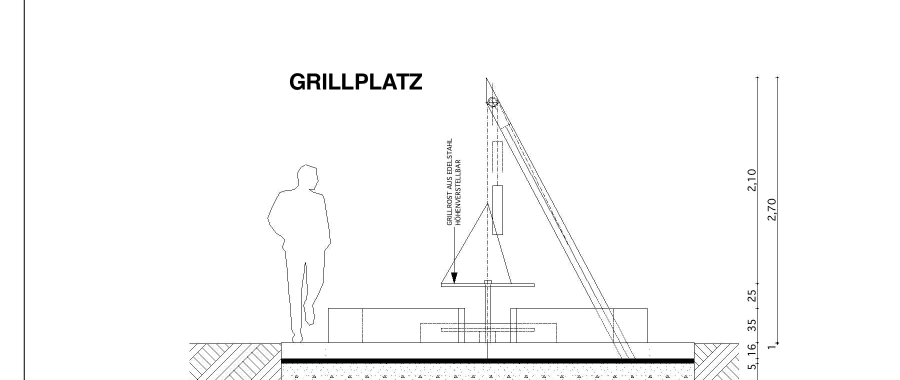

Der Aufbau unter dem Grillplatz.
Der Grillplatz benötigt keine Fundamente. Die Tragfähigkeit kommt aus einem schichtweise aufgebauten Unterbau — bauseits auszuführen, Durchmesser 4,50 m. Für eine mangelhafte Ausführung des Kiesbetts übernehmen wir keine Haftung.
Drei Seilösen. Null Kompromisse.
Die Fertigteile werden mit Autokran, Radlader oder Gabelstapler (Hublast ≥ 3,5 t) abgeladen. Jedes halbrunde Betonteil wiegt rund 3,3 t — das runde Mittelteil rund 1,0 t.
Halbrunde Betonteile.
Die halbrunden Betonteile werden ausschließlich an den 3 stirnseitigen M 24-Ankerhülsen angehängt. Pro Teil drei Seilösen M 24, symmetrisch verteilt, damit die Last in der Schwebe gleichmäßig liegt.
Drei Teile. Eine Reihenfolge.
Die Bodenplatte kann bündig oder über dem Erdreich montiert werden — bei bündiger Ausführung muss die Plattenstärke von 16 cm im Kiesbett berücksichtigt werden. Danach wird in klarer Reihenfolge gesetzt.
Halbrunde zuerst — dann die Mitte.

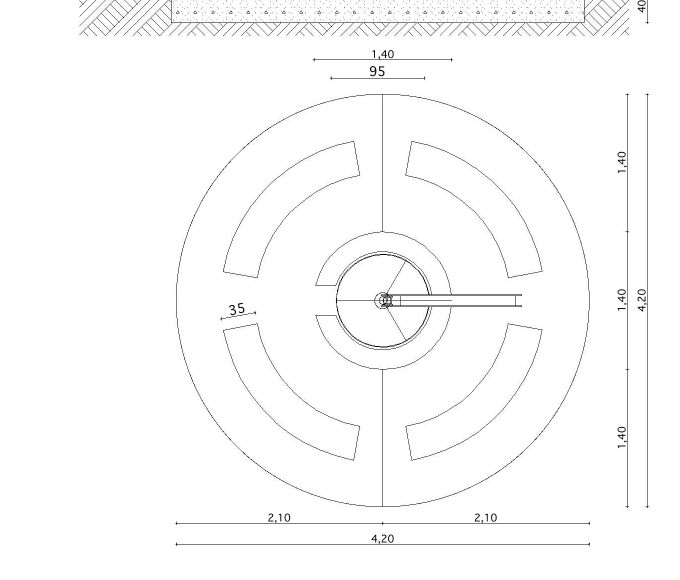

Zuerst werden die beiden halbrunden Betonteile gesetzt, sodass sie einen Kreis mit einem Loch in der Mitte bilden. Die Spalten zwischen den Teilen werden so gering wie möglich gehalten.
Anschließend wird das runde Mittelteil in das entstandene zentrale Loch gesetzt. Die Öffnung des Betonringes muss dabei gegenüber der Aussparung für den Träger liegen.
Träger setzen & loten.
Der Träger wird in die vorhandene Aussparung in der Bodenplatte gesteckt. Arretieren Sie ihn mithilfe eines Schnurlotes, das über die Rolle des Trägers geführt wird — so, dass das Lot genau in der Mitte des Grills hängt.
Zur Feinjustage schieben Sie die mitgelieferten Edelstahlplatten unterhalb des Trägers in die Aussparung, um das Lot Richtung Träger zu bewegen — oder ziehen Sie den Träger 1 – 2 cm heraus, um es in die andere Richtung zu bewegen.
Kette, Haken, Gegengewicht.

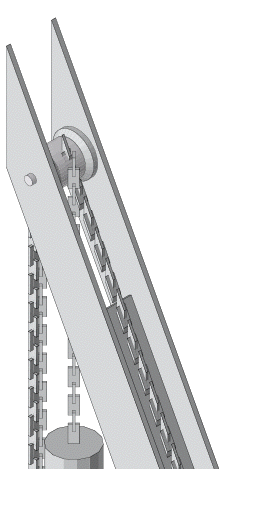

Die Kette wird von außen nach innen über die Rolle des Trägers gezogen, sodass das längere Ende entlang des Trägers liegt und am Arretierungshaken angehängt werden kann. Das kürzere Kettenteil hängt nach unten.
An diesem kürzeren Ende wird mithilfe des Kettenverbinders das Gegengewicht befestigt. Das Gewinde des Kettenverbindungsteils mit dem mitgelieferten Kleber verkleben — derselbe Kleber dient auch zum Ausfüllen der Trägeraussparung.
In Betrieb. Bereit.
Bevor der Grillplatz in Betrieb genommen wird, ist — falls bündig zur Umgebung gesetzt — der offene Spalt rund um die Bodenplatte zu schließen. In der Nähe des Grillplatzes ist ein Nutzungsschild anzubringen.
Wir wünschen Ihnen viel Erfolg bei der Montage.
fähig.
Alles, was mitkommt.
Die komplette Liste der Geräte und Werkzeuge, die Sie vor Ort benötigen. Vor Montagebeginn prüfen — spart Zeit und verhindert Leerfahrten.
Hubgerät
Autokran, Radlader oder Gabelstapler. Für die 3,3 t schweren halbrunden Betonteile dimensionieren.
3× Seilöse M 24
Zum Anhängen der halbrunden Betonteile an den 3 stirnseitigen M 24-Ankerhülsen.
3× Seilöse M 16
Zum Anhängen des mittleren, runden Betonteils. Dreipunkt-Anschlag wie oben.
Leiter
Nötig zum Auflegen der Kette über die Rolle und zum Einhängen am Arretierungshaken.
Schnurlot
Über die Rolle des Trägers führen, bis das Lot exakt in der Mitte des Grills hängt.
Spachtel
Zum Anrühren und Verspachteln der mitgelieferten Klebemasse — für Kettenverbinder und Aussparung.
Wartungsarm. Nicht wartungsfrei.
Der Grillplatz benötigt keine besondere Wartung und Pflege — regelmäßige Kontrollen verlängern jedoch die Lebensdauer erheblich. Die Zeitintervalle können je nach örtlichen Gegebenheiten angepasst werden.
Sichtprüfung
Die gesamte Anlage auf Schäden prüfen — auch auf mutwillig verursachte. Betonabplatzungen mit Reparaturmörtel beseitigen.
Rolle ölen
Die Rolle am Trägerkopf mindestens zweimal jährlich ölen, damit die Kette leichtgängig bleibt.
Reinigung
Anlage reinigen. Aschetonne und Müllbehälter in der Nähe regelmäßig leeren.
Brennstoff
Als Brennstoff darf ausschließlich Grillkohle verwendet werden.
